Borşen Sertifikası Okuma
TEST SERTİFİKASI
INSPECTION CERTIFICATE
EN 10204 : 2004 -
3.1
Sertifika No. / Certificate
No.
20160261
Tarih / Date : 28/07/2016
Sayfa / Page : 1 / 1
20160261
Tarih / Date : 28/07/2016
Sayfa / Page : 1 / 1
BORŞEN İş Emri No. / BORSEN Work Order No. :
20160262
20160262
Ürün Tanımı / Product Description :
Boyuna kaynaklı paslanmaz çelik boru
Longitudinally welded stainless steel
pipe
Boyuna kaynaklı paslanmaz çelik boru
Longitudinally welded stainless steel
pipe
Kaynak Yönetimi / Welding Process :
TIG - GTAW - 141 (İlave metal yok)
(Without filler material)
TIG - GTAW - 141 (İlave metal yok)
(Without filler material)
Kaynak Faktörü / Joint Factor :
Z=1.0
Z=1.0
Spesifikasyonu / Specification :
EN 10357 EN 10217-7 TC1
EN 10357 EN 10217-7 TC1
Kalite / Grade :
X2CrNiMo 17-12-2 1.4404 316L
X2CrNiMo 17-12-2 1.4404 316L
Tolerans / Tolerance :
EN ISO 1127 D3 / T3
EN ISO 1127 D3 / T3
Isıl İşlem / Heat Treatment :
Çözelti tavlaması / Solution Annealing
(1040-1060 oC)
Çözelti tavlaması / Solution Annealing
(1040-1060 oC)
İç Kaynak Temizliği / I. D. Finishing :
Yapıldı / Bead Rolled :
Yapıldı / Bead Rolled :
Dış Yüzey İşlemi / O. D. Finishing :
Fırçalı / Brushed :
Fırçalı / Brushed :

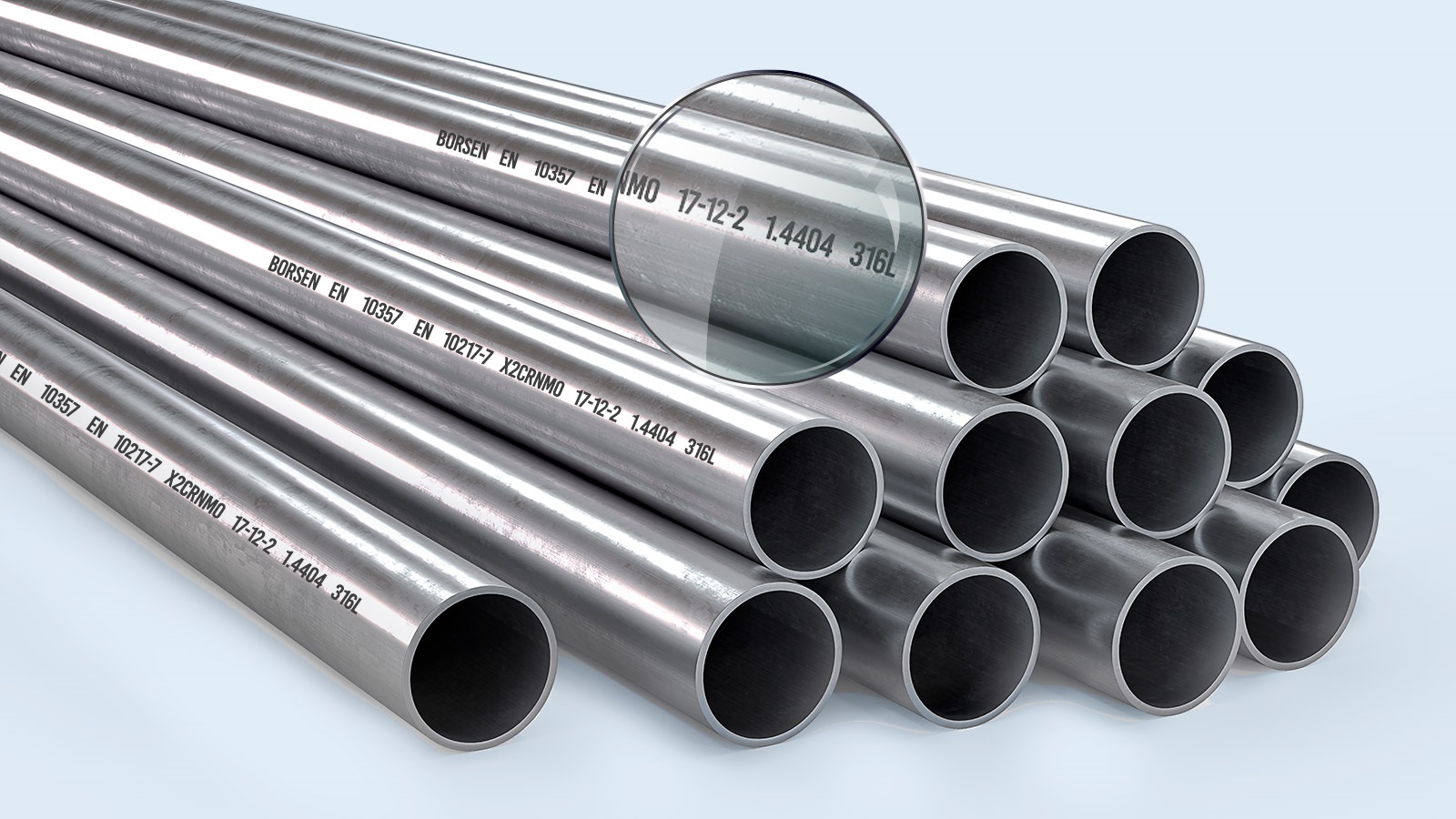

Ürün Markalama / Product Marking :
BORŞEN EN 10357 EN 10217-7 X2CrNiMo 17-12-2 1.4404 316L Ø51 x 1.2 x 6000 858021 20160261 W2R TC1
BORŞEN EN 10357 EN 10217-7 X2CrNiMo 17-12-2 1.4404 316L Ø51 x 1.2 x 6000 858021 20160261 W2R TC1
| Sevk Kapsamı / Chemical Composition | |||||||||
| Sıra No. Item No. |
Boyutlar Dimensions |
Adet Pieces |
Miktar (m) Quantity (m) |
Ağırlık (kg) Weight (kg) |
Başlangıç
Malzemesi Starting Material |
Döküm No. Heat No. |
|||
| 1 |
Ø51 x 1.2 x
6000 |
931 |
5586.0 |
8426 |
Coil EN 10028-7
X2CrNiMo 17-12-2 1.4404 - EN ISO 9445 (EN 10249) |
858021 |
|||
| Kimyasal Kompozisyon / Chemical composition | |||||||||||
| Sıra
No. Item No. |
C (%) |
Si (%) |
Mn (%) |
P (%) |
S (%) |
Cr (%) |
Ni (%) |
Mo (%) |
Ti (%) |
Nb (%) |
N (%) |
|
İstenen REQ. |
max. 0.030 | max.
1.00 |
max.
2.0 |
max.
0.045 |
max.
0.015 |
16.5-18.5 | 10.0-13.0 | 2.0-2.5 | ---- | ---- | max.
0.11 |
| 1 | 0.0210 | 0.3260 | 1.2500 | 0.0032 | 0.0033 | 16.66 | 10.080 | 2.0200 | 0.0120 | 0.01300 | 0.0360 |
| Mekanik Test Sonuçları / Mechanical Test Results | ||||||||
|
Sıra No. Item No. |
Test No. | Test
Sıc. Test Temp. (oC) |
Akma dayanımı (RP0.2) Yield Point (RP0.2) (N/mm2) |
Kopma Dayanımı (RM) Tensile Strength (RM) (N/mm2) |
Uzama
(%) Elongation (%) A5 |
Sertlik Hardness HRB |
||
|
İstenen REQ. |
RT | min. 190 | 490-690 | Longitudinal min. 40 | ---- | |||
| 1 | 16-261 | 363 | 618 | 46 | ||||
| Göz ve Boyut Kontrolu / Visual and Dimensional Inspection | : Kabul / Acceptable |
| Açma Testi / Drift Expanding Test [EN ISO 8493 / ASTM A 1016 Sec.22] | : Kabul /
Acceptable |
| Ezme Testi / Flattening Test [EN ISO 8492 / ASTM A 1016 Sec.19] | : Kabul /
Acceptable |
| Eddy Current Testi / Eddy Current Test [EN ISO 10246-2 / EN ISO 10246-3 / ASTM E 426] | : Kabul /
Acceptable |
| Yüzey Pürüzlülüğü / Surface Roughness | : Kabul /
Acceptable |
| Burada
belirtilen malzemenin imalatının, numune hazırlığının, testinin
ve kontrolunun yukarıdaki standardlara ve şartnamelere göre
yapıldığını ve sipariş şartlarına uygun olduğunu beyan
ederiz. We hereby certify that the matarial herein described has been manufactured, sampled, tested and inspected in accordance with above standards and specifications and satisfies the order’s requirements. |
TESTLERİ YAPAN
TESTED BY
28/07/2016
SUAT PEHLİVAN
Doküman No: KK FR 03
ONAYLAYAN
APPROVED BY
28/07/2016
Rev No: 00 / Tarihi: 10.06.2010
BORŞEN BORU SAN. TİC. ŞTİ.
Dudullu Org.San.Böl.3 Cad. No:20
Y.Dudullu / Ümraniye / İstanbul / Türkiye
Tel: 0216 466 37 05
Fax: 0216 420 65 63
borsen@borsenboru.com
www.borsenboru.com
1
Üretici firmaya ait tescilli logo, iletişim bilgileri, internet sitesi adresi, e-mail, açık adres beyanı mutlaka sertifika içerisinde yer almalıdır.
2
Firmanın kalite yönetim sistemi belgesini teyit eden ISO 9001:2000 akreditasyonu ve hangi resmi kayıtlı kurumdan aldığı belirtilmelidir.
3
Siparişi veren firmanın ticari sicil kimlik bilgileri mutlak suretle sertifikanın üzerinde yazılı olmalıdır.
4
Müşteriye ait sipariş numarası sertifikanın üzerinde yer almak zorundadır.
5
Üretici firma, sertifika üzerinde onay verdiği sipariş emri için mutlaka kabul numarası vermeli ve bu numaranın tahsis edildiği tarih belirtilmelidir.
6
Sertifikada bahsi geçen borunun imalat aşaması ile ilgili genel bir tanımı bulunmalıdır.
7
İmalat aşamasında uygulanan kaynak metodunun hem yazılı hem de standart literatüründe kullanılmakta olan karşılığı yazılmalıdır.
8
İmalat aşamasında yapılan kaynağın kontrollerinin %100 oranında yapıldığını gösterir.
9
İmalatı yapılan borunun hangi standarda göre üretildiği mutlaka belirtilmelidir.
10
İmalatı yapılan borunun paslanmaz kalitesi mutlaka belirtilmelidir.
11
Sertifika üzerinde üretim standardına bağlı olarak tolerans aralığı mutlaka belirtilmelidir.
12
Üretim aşamasında ısıl işlem / tavlama işlemi ortalama 1050 santigrat derece aralığında yapılıp yapılmadığını belirtir.
13
Üretim esnasında boru içi iç kaynak temizliği hakkında bilgi verilmesi zorunludur.
14
Paslanmaz borunun imalatı aşamasında dış yüzeyine fırçalama işlemi uygulanıp uygulanmadığı belirtilir.
15
Markalama üretimi yapılan borunun kimliği olarak kabul edildiğinden dolayı sertifika üzerinde bulunması zorunludur.
16
Sevk edilecek olan ürüne ait bilgilerin tümünün yer aldığı kısımdır.
( Boyut – Adet – Miktar – Ağırlık – Malzeme Standardı – Heat Numarası )
( Boyut – Adet – Miktar – Ağırlık – Malzeme Standardı – Heat Numarası )
17
Üretimi yapılan boruya ait kimyasal verilerin yer aldığı bölümdür.
18
Üretici firma üretim standardına göre mekanik testleri uygulamak ve elde ettiği sonuçları sertifikasında göstermek zorundadır.
Bu kısımda olması gereken optimal bulgu aralığı ile üretici firma laboratuvarının elde ettiği tüm sayılar, parametreler karşılaştırılmalıdır.
19
Tahribatlı ve tahribatsız yapılan testlerin uygunluğu.
20
Sertifikanın genelini kapsayan uygunluk beyannamesi.
21
Firma kaşesi, onay tarihi ve kalite kontrolü yapan yetkili kişinin ismi ile imzasının bulunması zorunludur.
